MAKING-OF (CAT)

PHOTODUINO

Photoduino és un projecte d'internet obert i gratuït on es poden trobar esquemes i el software necessari per a aquesta petita meravella, poso algunes adreces interesants:
Un video molt explicatiu:


Es tracta d'un aparell al que se li pot endollar la càmera i dos flaix. Pot disparar la càmera amb "bulb" normal i aixecament previ de mirall. Jo utilitzo el "bulb" previ perque les càmeres tarden uns 50 milisegons a disparar desde el moment de donar l'accio (prémer el botó) i el temps d'obrir l'obturador, i això és massa temps per capturar un balí, pero per a les fotos de les gotes es pot disparar amb el mode normal.

En el moment en que el sensor de so o la barrera laser detecten acció, el Photoduino espera el retard que se li ha programat i dispara la càmera o el flaix capturant l'instant precís, és senzill de programar i bastant efectiu.
Algunes fotos del muntatge.

El Photoduino sintetitzat d'Antonio Yañez

Càmeres i flaix

Escopeta i laser (el laser és dins la cinta groga)

Resultat:

Nosaltres solem fer les fotos de nit per poder tirar amb "bulb", sense que cap llum entri dins el sensor de la càmera fins que el photoduino dispari el flaix i capturi l'instant.

MUNTATGE GOTES

Equip preparat

Detall vas i fons.

Detall laser

Detall Electrovàlvula

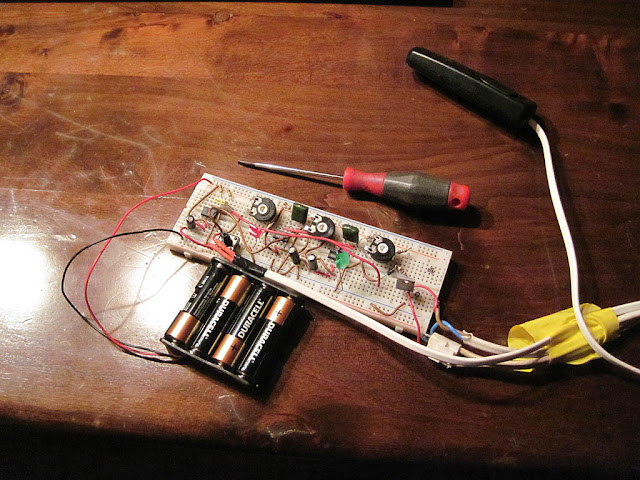

Detall temporitzador de gotes (Mú Pofezioná, jejejeje)
Inventor Antonio Yañez


Resultat:


Apa, espero que us hagi agradat i us sigui d'utilitat.
